■工作室（製作３０）■　　（２）主翼の工作
					■主脚部の工作 「主脚上げ」の部品を使用します。他のパーツ同様、バリを取るだけの全くの加工なしでピタリと取り付けることができ、翼下面のカーブに見事にフィットしています。
■機銃・ピトー管の金属への交換 １/４８ではある程度強度がありサイズも大きいので、破損させることは比較的少なそうなのですが、念のため金属に交換しました。いずれも、元の機銃・ピトー管を削り取って、エポキシパテで固定しています。
●機銃： １.２ミリ径の真鍮パイプを使いました。銃口の消炎器の整形は、ポンチを打ち込んで真鍮の展性を利用して漏斗状に広げています。キットの形状のようにもう少し誇張すれば見栄えがしますが、面倒なのでこの程度で妥協しました。 ●ピトー管： １ミリ径の黄銅線の先端部を０.８ミリ径位に細く削りました。取付けは、翼下面のガイドを削って延長し、１０ミリ弱ほど翼内に挿入しています。
●翼端灯の工作●
			■翼端灯部 キットの翼端灯部はクリアーパーツです。翼内側には光ファイバーを通すためと思われる溝（内径０.８ミリぐらい）が切られているので、これらをそのまま利用しました。導光の光ファイバーは明るさの点では出来るだけ太いほうが良いのですが、翼端の厚さから１ミリ径の使用として、細い丸ヤスリで少し溝を拡大しています。
■光源について ３ミリ径ＬＥＤの緑（右主翼用）、赤（左主翼用）、黄（尾灯）と１ミリ径の光ファイバーを使用しました。ここでは、ＬＥＤの頭を１.５ミリ径弱まで削って、内径１.５（外径２.１）ミリと内径１.０（外径１.５）ミリのアルミパイプを被せて光ファイバーのホルダーとしています。

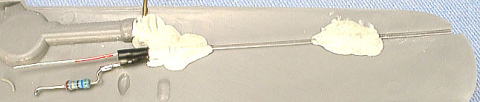

前記光源をエポキシパテで翼に固定したところ。光ファイバーが曲がっているときは、ヘアードライヤーで直線に矯正します。
			■配線について ＬＥＤの点灯が３Ｖなので、供給電圧は１.５Ｖを直列で３Ｖにして、モーター、翼端灯、尾灯は並列接続とします。左右翼端灯、モーター及び尾灯へのコード端子とスタンド・ベースへのコードを結線します。この段階で３Ｖの電源に接続すると、左右の翼端灯だけが点灯することになります。（主翼上下面を結合する前には、必ず点灯をチェックしておいて下さい。）
■スタンド・アームの取付け 主翼上面部品の翼付根中央の開口部（ここに光ファイバーを通すつもりだったのか……）から、翼端灯からのリード線を導き出すようにして、主翼上下面部品を接合します。実機の重心位置と推定される位置にスタンド・アーム用の穴を開けて、スタンド・アームを取り付けます。スタンド・アームは３ミリ径（内径２ミリ）の真鍮パイプの一端に０.２ミリ厚の銅板をハンダ付けしたものです（銅板部を主翼下面中央に合成ゴム系接着剤で接着）。なお、モデルが大きく、スタンド・アームにぐらつきがあったので、１.２ミリプラ板とエポキシパテで補強しておきました。
