■工作室（製作４３）■　　（２）電飾部の工作
●電飾部の工作●
■翼端灯取付け穴の穿孔 翼端部がかなり薄く、１ミリ径の光ファイバーがぎりぎりのところです。主翼上下部品の厚さが（翼型の関係で）異なるので、光ファイバーが翼の厚みのほぼ中央にくるように、注意深く内径１ミリの穴を開けます。上側部品のほうが厚いので、こちら側に基準の導孔を設け、ある程度ヤスリが通るようになってから上下部品を重ねて、翼厚のセンターを狙って穴を拡大するとやり易いようです。
■発光ユニットの取付け 発光ダイオード（３ミリ径赤・緑）と光ファイバーの結合して、翼上面部品に取り付けます。固定はエポキシパテを用いました。　【参考：ＬＥＤと光ファイバーの結合】
1/１４４ということもあって翼内の上下スペースが狭いので、ＬＥＤ部は胴体内へと思ったのですが、光ファイバーの取り廻しの関係と作業のし易さを考慮して、主翼内面を少し削って無理やり主翼内に設置しました。
		■点滅灯 ３ミリ径の赤色ＬＥＤの先端部を細く削ってそれらしくしました。点滅は、トランジスタ２個、コンデンサと抵抗各１個を使用した簡単な回路（３Ｖで動作）です。主翼との結合時の作業性を考慮して、２Ｐコネクターを使用しました。【点滅回路について】

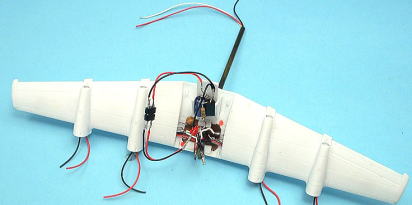

●上下主翼部品の結合 スタンド・アームを取付け、主翼下面部品にモーターへのリード線を配線しておきます。モーターは、電飾とは別の電源として、４つとも並列接続で１.５Ｖで動作させることにしました。マイナス（−）を電飾との共用にして、モーターと電飾の各プラス（＋）の３本のコードをスタンド・ベースへ導きます。
点滅回路はスペースの関係で、プラ板による基盤を設け、後ろ側を斜め上方に持ち上げて、立体的に取り付けています。
						●翼端灯と点滅灯 このように拡大してみると、翼端灯の不揃いが気になりますが、そう目立ちませんでした。また点滅灯のマスキングの剥がし残しがありました。
